Guide pour trouver son Coupleur Hydraulique

Fonction:

Permettre la connexion et la déconnexion rapide d’équipements hydrauliques. Vous pouvez ainsi rapidement relier un flexible hydraulique à un outil ou à la source de puissance. Largement utilisés pour véhiculer de l'huile et autres fluides liquides et gazeux.

Ils existent en différentes version:

A ‘’encliqueter’’, une bague coulisse sur le coupleur femelle et libère des billes pour permettre au coupleur male de se dégager.

A ‘’visser’’ la partie Mâle et femelle sont connectés à l’aide de filetage.

Selon l'application, ils peuvent être à passage direct, à obturation avec clapet ou bille.

Dans le cas de clapet: le clapet peut être à pointeau ou à face plate.

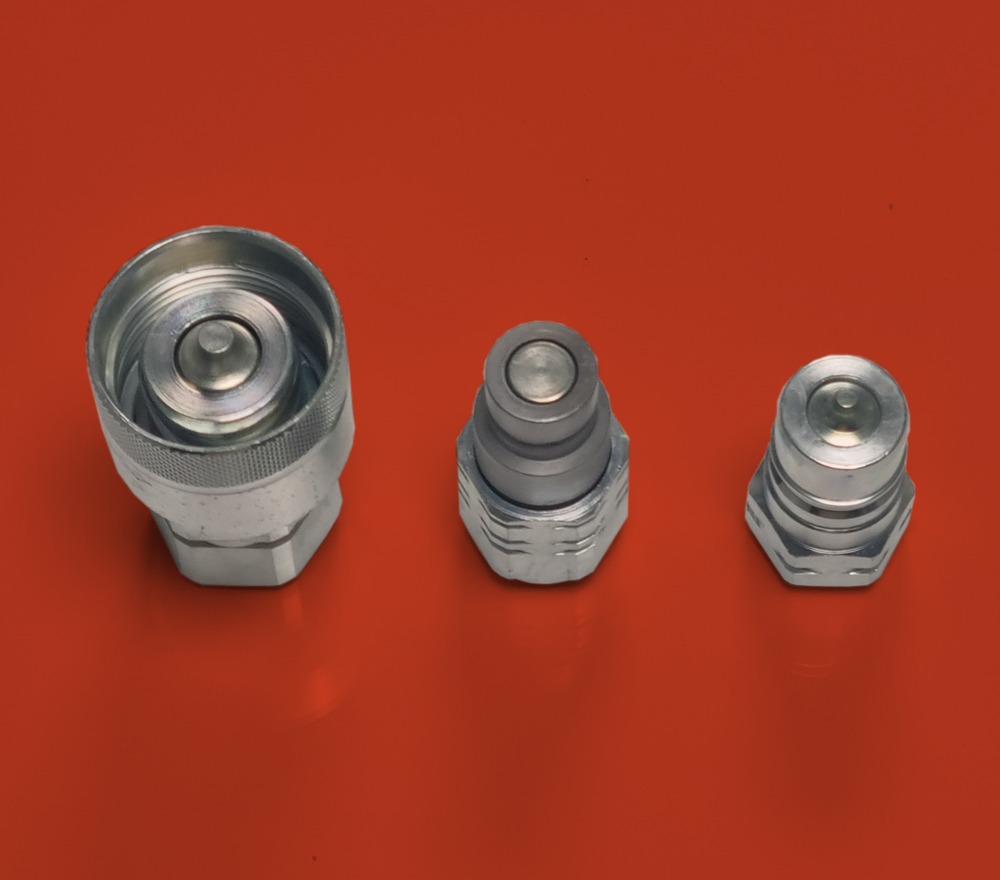

Nous vous proposons Les standards les plus courant :

ISO7241-A dit IQSO A , le plus courant pour les coupleurs verrouillages à billes.

ISO 7241-B dit Iso B.

Coupleurs interchangeables  NV et TEMA

ISO14541, il s’agit du coupleur verrouillage à vis très utiliser dans l’industrie et les travaux publics.

ISO16028, le standard pour les coupleurs à face plates.

Pour vous aider à reconnaitre les différents standard, une fiche technique avec les dimensions des coupleurs est à votre disposition avec chaque produit.

Selon les applications les coupleurs peuvent être en acier, en laiton ou en inox.

Les raccordements sont le plus souvent avec des filetages Whitworth, communément appelé GAZ.

Nos conseils:

Respecter le sens de passage.

Pour éviter la pollution de votre circuit hydraulique lors de la connexion, nous vous conseillons:

L’usage de bouchons de protection pour vous coupleurs.

De nettoyer la surface de contact pour ne pas introduire des particules susceptible de polluer votre circuit hydraulique.
