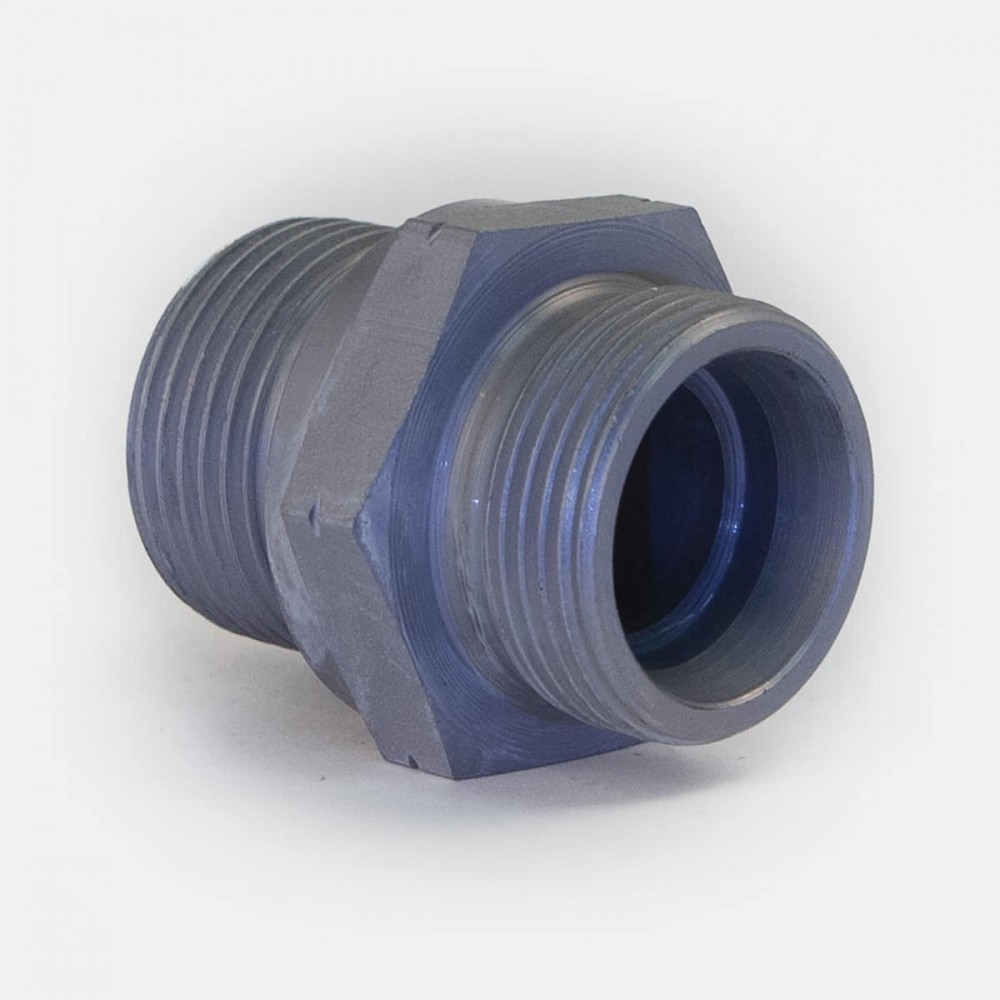

• 4DL28 1" R NU - Union Mâle-Image produit

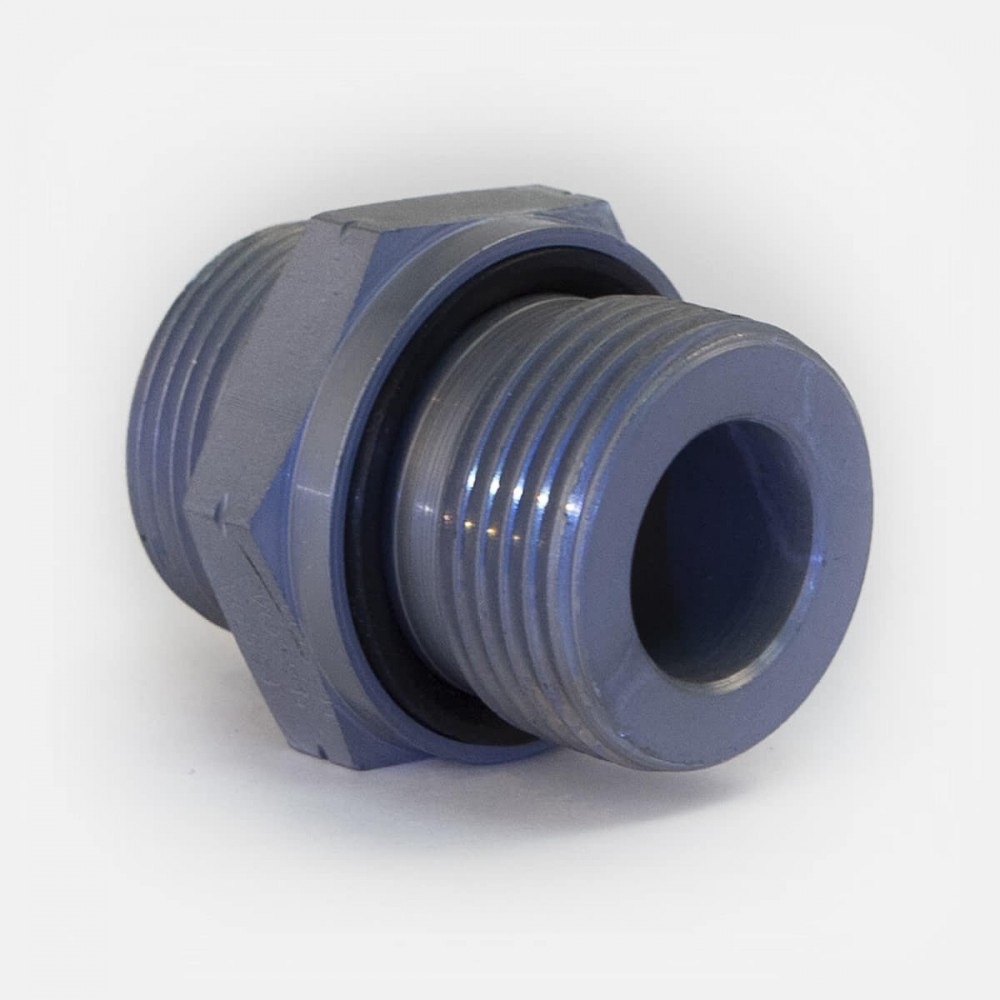

  • 4DL28 1" R NU - Union MâleDétail produit 1

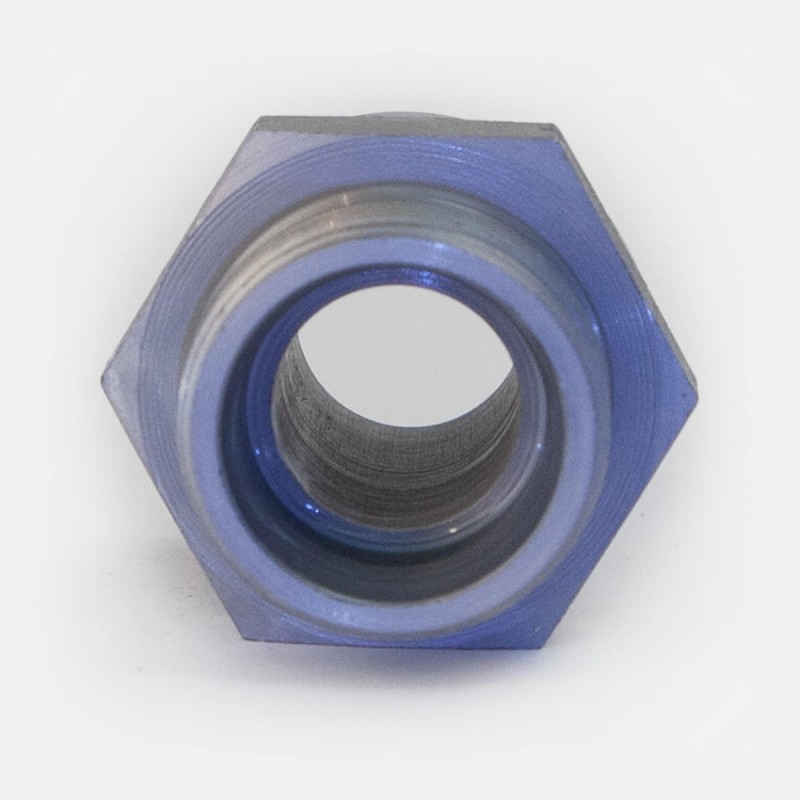

  • 4DL28 1" R NU - Union MâleDétail produit 2
  • 4DL28 1" R NU - Union MâleFiche Technique
4DL28 1" R NU - Union Mâle-Image produit

4DL28 1" R NU

6,33 €
HT
Télécharger la fiche technique
Quantité
  En Stock, chez vous en 24/48h

Ajouter à mes favoris Ajouter à la comparaison

4DL28 1" R NU - UNION MÂLE

• 4DL28L 1" Cylindrique livré sans Bague ni écrou

• Union Mâle 26x34 Tube de 28L en Acier.

• Cône 24° selon Din2453 série pour Tube diamètre 28L - (28Lmm).

Filetage extérieur 36x200, diamètre extérieur du Filetage 35,6 à 35,9 mm, voir tableau annexé.

• Mâle Cylindrique 26x34 (1’’ BSPP), avec Joint, diamètre extérieur du Filetage 33,0 à 33,2 mm.

• Joint en NBR encastré.

• Écrou et Bague 28LL Série Din2353 L vendus séparément sous le code 0222282304E .

• Équivalent : Union Mâle28L 1" - UMA28L 26x34 - GEV28LLR16.

Détails du produit

0240280480

Fiche technique

Connexion
MM
Forme
Union Mâle
Type Filet F1
MDIN/TUBE
Dimension Filet F1
35.6 à 35.9
Filet F1
36x200
Matière
Acier
Dimension Filet F2
33.0 à 33.2
Filet F2
1"
Type filet F2
BSPT
Diamètre Tube 1
28L
F1
MDIN/TUBE36x200
Série
L
