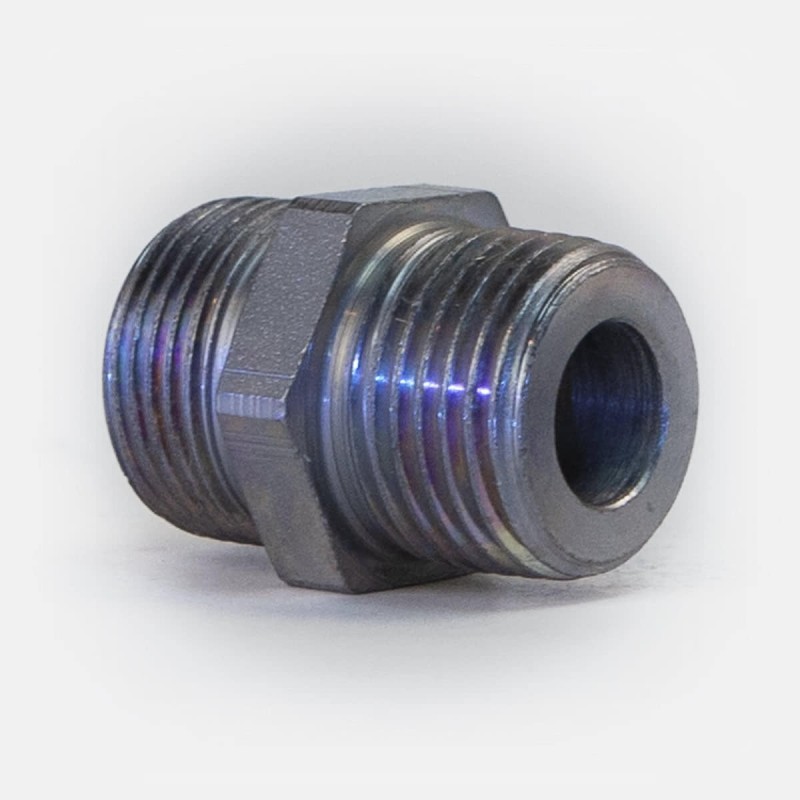

4DS8 1/4 NPT NU - UNION MÂLE
• 4DS8 1/4 NPT livré sans Bague ni écrou
• Union en Acier
• Cône 24° selon Din2353 série S pour Tube diamètre 8 mm Filetage extérieur 16x150 voir tableau annexé
• Dimension sur Filetage extérieur 15,6 à 15,9mm.
• Mâle NPT 1/4.
• Dimension sur filetage 1/4 NPT extérieur 12,9 à 13,1mm.
• Écrou et Bague 8S (16x150) Série Din2353S, COTE MALE vendus séparément sous le code 0222082293E .
Détails du produit
0241080508
Fiche technique
- Connexion
- MM
- Forme
- Droit
- Type Filet F1
- MDIN/TUBE
- Dimension Filet F1
- 15.6 à 15.9
- Filet F1
- 16x150
- Matière
- Acier
- Dimension Filet F2
- 12.9 à 13.1
- Filet F2
- 1/4
- Type filet F2
- MNPT
- Diamètre Tube 1
- 8S
Comparaison rapide
Produit |
4DS10 3/8 NPT NU | 4DS10 1/4 NPT NU | 3DS10 NU-Union Double | 3DS12 NU-Union Double |
Availability |
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
Prix |
2,05 €
|
2,05 €
|
2,14 €
|
3,08 €
|
Description |
Union Mâle pour Tube diam 10 série S fileté Mâle 3/8 NPT |
Union Mâle pour Tube diam 10 série S fileté Mâle 1/4 NPT |
Union Double pour Tube diam 10 série S |
Union Double pour Tube diam 12 série S |
Connexion |
MM | MM | MM | MM |
Forme |
Droit | Droit | Union Double | Union Double |
Type Filet F1 |
MDIN/TUBE | MDIN/TUBE | MDIN/TUBE | MDIN/TUBE |
Dimension Filet F1 |
17.6 à 17.9 | 17.6 à 17.9 | 17.6 à 17.9 | 19.6 à 19.9 |
Filet F1 |
18X150 | 18X150 | 18X150 | 20X150 |
Matière |
Acier | Acier | Acier | Acier |
Dimension Filet F2 |
16.3 à 16.6 | 12.9 à 13.1 | 17.6 à 17.9 | 19.6 à 19.9 |
Filet F2 |
3/8 | 1/4 | 18X150 | 20X150 |
Type filet F2 |
MNPT | MNPT | MDIN/TUBE | MDIN/TUBE |
Diamètre Tube 1 |
10S | 10S | 10S | 12S |
Diamètre Tube 2 |
10S | 12S | ||
|
|
|
|
Comparaison rapide
Produit |
4DS10 3/8 NPT NU | 4DS10 1/4 NPT NU | 3DS10 NU-Union Double | 3DS12 NU-Union Double |
Availability |
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
En Stock, chez vous en 24/48h
|
Prix |
2,05 €
|
2,05 €
|
2,14 €
|
3,08 €
|
Description |
Union Mâle pour Tube diam 10 série S fileté Mâle 3/8 NPT |
Union Mâle pour Tube diam 10 série S fileté Mâle 1/4 NPT |
Union Double pour Tube diam 10 série S |
Union Double pour Tube diam 12 série S |
Connexion |
MM | MM | MM | MM |
Forme |
Droit | Droit | Union Double | Union Double |
Type Filet F1 |
MDIN/TUBE | MDIN/TUBE | MDIN/TUBE | MDIN/TUBE |
Dimension Filet F1 |
17.6 à 17.9 | 17.6 à 17.9 | 17.6 à 17.9 | 19.6 à 19.9 |
Filet F1 |
18X150 | 18X150 | 18X150 | 20X150 |
Matière |
Acier | Acier | Acier | Acier |
Dimension Filet F2 |
16.3 à 16.6 | 12.9 à 13.1 | 17.6 à 17.9 | 19.6 à 19.9 |
Filet F2 |
3/8 | 1/4 | 18X150 | 20X150 |
Type filet F2 |
MNPT | MNPT | MDIN/TUBE | MDIN/TUBE |
Diamètre Tube 1 |
10S | 10S | 10S | 12S |
Diamètre Tube 2 |
10S | 12S | ||
|
|
|
|
